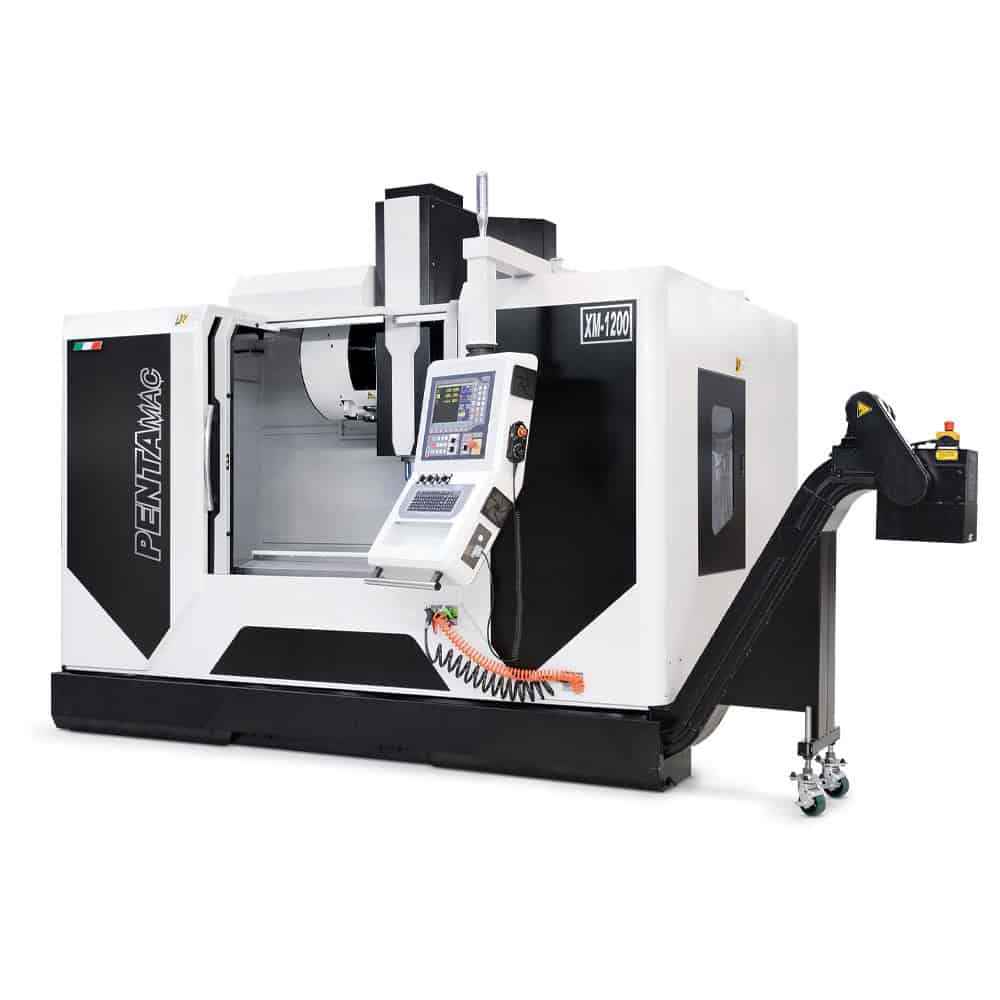

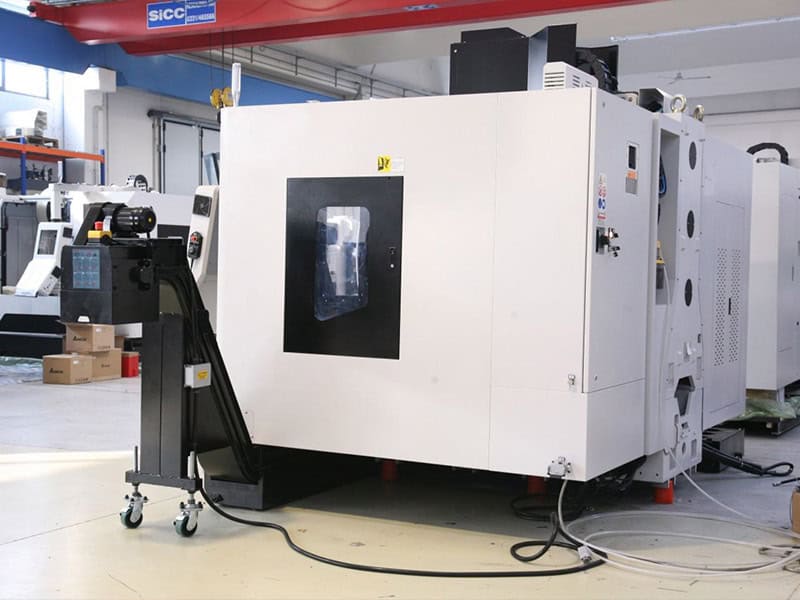

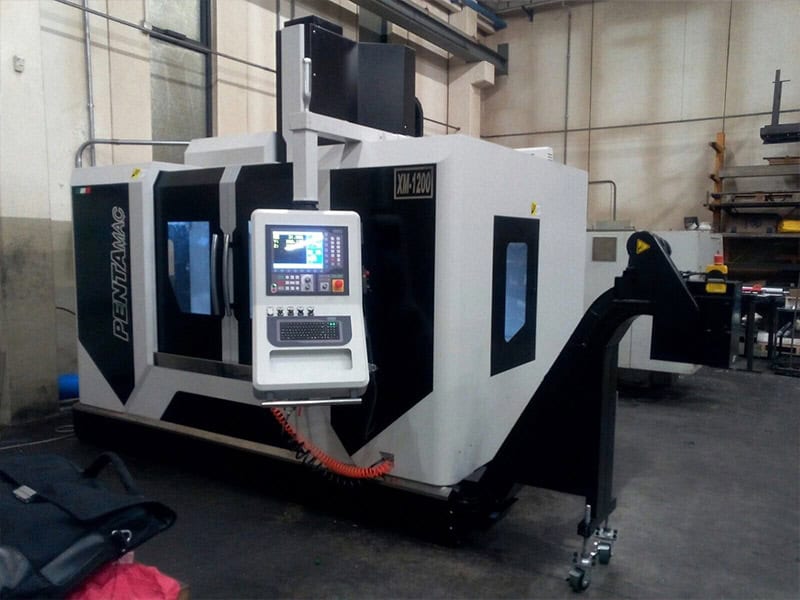

Műszaki Adatok – Vertikális CNC Marógép XM 1200

• Asztal méretei – max. terhelés: 1300 x 600 mm – 1200 Kg
• „T” hornyok száma – távolság – méretek: 5 x 18 x 100 mm
• X tengely mozgása: 1200 mm
• Y tengely mozgása: 610 mm
• Z tengely mozgása: 610 mm
• Távolság az orsó orrától és az asztal felületétől: 150 – 760 mm
• ISO orsó szabvány – BT 40 DIRECT DRIVE
• Standard orsófordulatszám: 10 000 ford/perc (hűtőrendszer 4000 BTU)
• Motor orsóteljesítmény: 15/18 kW – 95,5/114,8 Nm
• CNC VISEL: mod. VSC 1070
• Max. tengelysebesség: 28 m/perc
• Standard szerszámcsere kar típusa: (ATC) Véletlenszerű
• Szerszámok száma: 30
• Forgácsszállító: A forgácstálcával együtt
• A gép nettó tömege: 7000 kg
• Tápegység: 30 kW
• A gép méretei: 4770 x 2472 mm, a maximális magasság 3100 mm

Rendelhető opciók – Vertikális CNC Marógép XM 1200

• KBJ 2121 ADVANCED billentyűzet, Nagy sebességű + RTCP funkció
• SELCA-VISEL PROGRAM átalakító
• CNC VISPLUS 210 18 hüvelykes érintőképernyő
• Elektronikus bővítmények. Kézi forgókerék + LAN
• 4. – 5. tengely elő beállításai (kábelezés)
• Elő beállítások (kábelezés) szerszám elő beállítása
• X-Y-Z elő beállítások (kábelezés)
• Nyomásmérő Lineáris mérőlécek X-Y-Z tengely
• Gép lekapcsolása a CNC-ről
• Vezeték nélküli 3D mérőtapintó
• Kalibráló gömb
• Szerszámok elő beállítása Z+D
• VEZETÉK NÉLKÜLI Z+D szerszámok elő beállítása
• HSK 63/A és 50/A különbség (orsó + szerszámcsere)
• ISO-BT 30 különbség (orsó + szerszámcsere)
• Lánc típus 40 pozíció: ISO-BT 40
• 12 000 RPM orsó + hűtőrendszer
• Közvetlen hajtás 15 000 RPM + hűtőrendszer
• Beépített orsó 24 000 RPM 8 kW + hűtőrendszer ISO-BT 30
• Beépített orsó 18 000 RPM – 18 kW + hűtőrendszer ISO-BT 40
• Hajtóműfej 2 lépcsős, ISO-BT 40-hez
• CTS az orsón keresztül 30 BAR
• CTS az orsón keresztül 70 BAR
• Olajleválasztó
• Füst elszívó
• ECO csomag (regeneratív rendszerrel)
• IPAR 4.0 csomag

FELHASZNÁLÓBARÁT CNC:

Maximális egyszerűség és nagy teljesítmény.

A sokoldalú, egyszerű és praktikus VISEL CNC-ket a rendkívüli könnyű kezelhetőség szem előtt tartásával tervezték, praktikus és intuitív „felhasználóbarát” kezelőfelülettel. Rendkívül átfogóak, különböző szinteken programozhatók: szabványos ISO-ban (G-kód), előre definiált ciklusok összeállításával (MAKRÓK), közvetlen létrehozással, profil rajzolásával közvetlenül a gépen, vagy CAD-fájlból .DXF formátumban importálva a későbbi feldolgozáshoz. A nagy teljesítményű firmware és az innovatív architektúra lehetővé teszi a csúcstechnológiás teljesítményt a formák és a kiváló minőségű alkatrészek komplex megmunkálásában.
