Áttekintés / Bevezető

A VTL 70 a Pentamac függőleges eszterga gépcsaládja, amelyet közepes–nagy méretű, nehéz alkatrészek megmunkálására terveztek.

A gép fő jellemzői:

• Hidraulikus főorsó, 15 inch-es tengellyel, amely 50 – 2 000 rpm fordulatszám tartományban működik
• Maximális forgási átmérő: 800 mm
• Maximálisan terhelhető súly: 800 kg

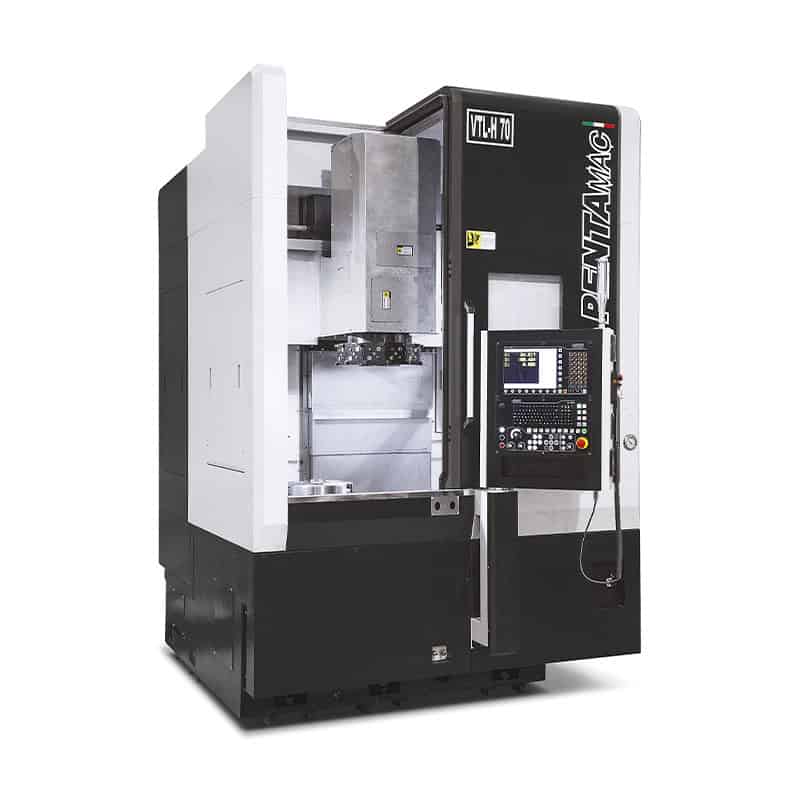

A modell alternatív változata VTL‑H 70, amely BMT75 típusú motorizált toronnyal is elérhető opcióként.

Műszaki specifikációk

Az alábbi lista a Pentamac oldalon feltüntetett technikai adatokat tartalmazza a VTL 70 gépre vonatkozóan:

Opciók és kiegészítők

A Pentamac a VTL 70 modellhez az alábbi opciókat kínálja:

• „H” változat, motorizált (BMT75) torony (motoros szerszámok)
• Szerszámbeállító rendszer a RENISHAW márkától
• Füstelszívó egység
• Hűtőközeg áramoltató szerszám, 20 bar nyomáson
• Kihúzható / kiterjeszthető elektronikus kézi kerék (EKV)
• Industry 4.0 csomag (adatkapcsolatok, digitalizáció)

Működési jellemzők és előnyök

Vezérlés és programozhatóság
A VTL 70-tel szállított VISEL VSC1070T CNC rendszert úgy tervezték, hogy könnyű, felhasználóbarát kezelést biztosítson. Lehetőség van:

• ISO G-kód alapú programozásra
• Előre definiált Makróciklusok alkalmazására
• Közvetlen profilrajzolásra az eszköz felületén
• CAD / .DXF fájlok importálására és ezek alapján programgenerálásra

Előnyök

• Nagy kapacitás: akár 800 mm átmérő és 800 kg terhelés is kezelhető
• Robusztus öntöttváz biztosítja a stabilitást nehéz megmunkálások során
• Op­tio­ná­lis motorizált torony (C tengely) lehetővé teszi hajtott szerszámokat is alkalmazását
• Széles mozgástartomány (X és Z tengely) nagy rugalmasságot nyújt
• Nagy gyorsjárati sebességek (12 / 24 m/min) hatékony munkavégzést tesznek lehetővé
• Opciók segítik a korszerű gyártási technológiákhoz való illeszkedést: Industry 4.0, EKV, füstelszívás stb.
